Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

26 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, maquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/02/2025
Fecha de medición final: 28/02/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE. El voltaje RMS se mantuvo dentro de los limites recomendados de ±5%, solamente el 8 de febrero a las 0:20 hrs, se detectó una caída de tensión de 7.8%, y el 27 de febrero a las 11:50 hrs una caída de 19.13%, posiblemente un problema de la red de suministro. Los desbalances de la tensión y de la corriente se mantuvieron con valores bajos, lo que indica que la planta está trabajando de manera balanceado al igual que la tensión. El factor de potencia se mantiene prácticamente todo el tiempo en 0.99 en atraso, una condición ideal desde el punto de vista del factor de potencia.
Tip

Ninguno.

Importante

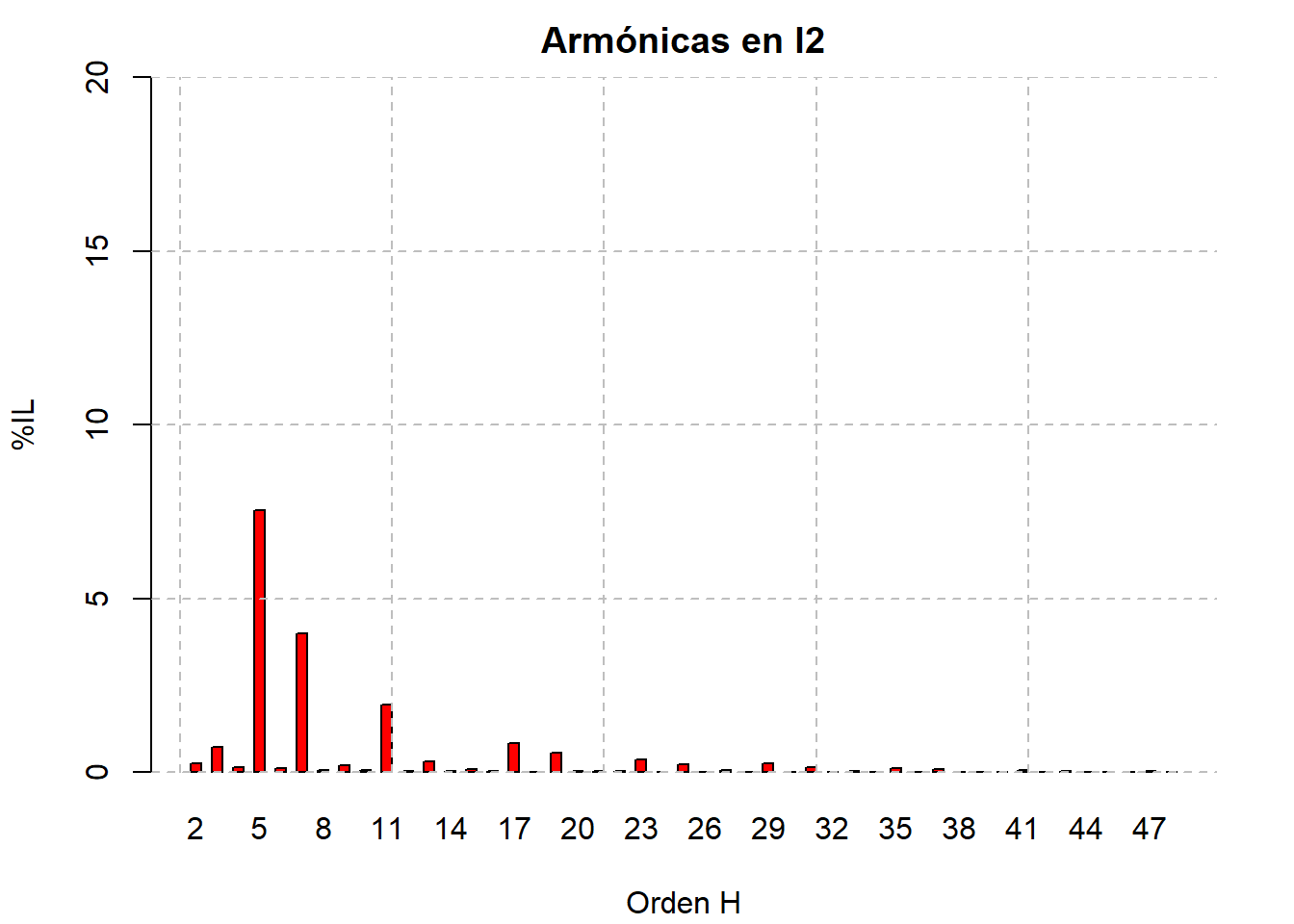

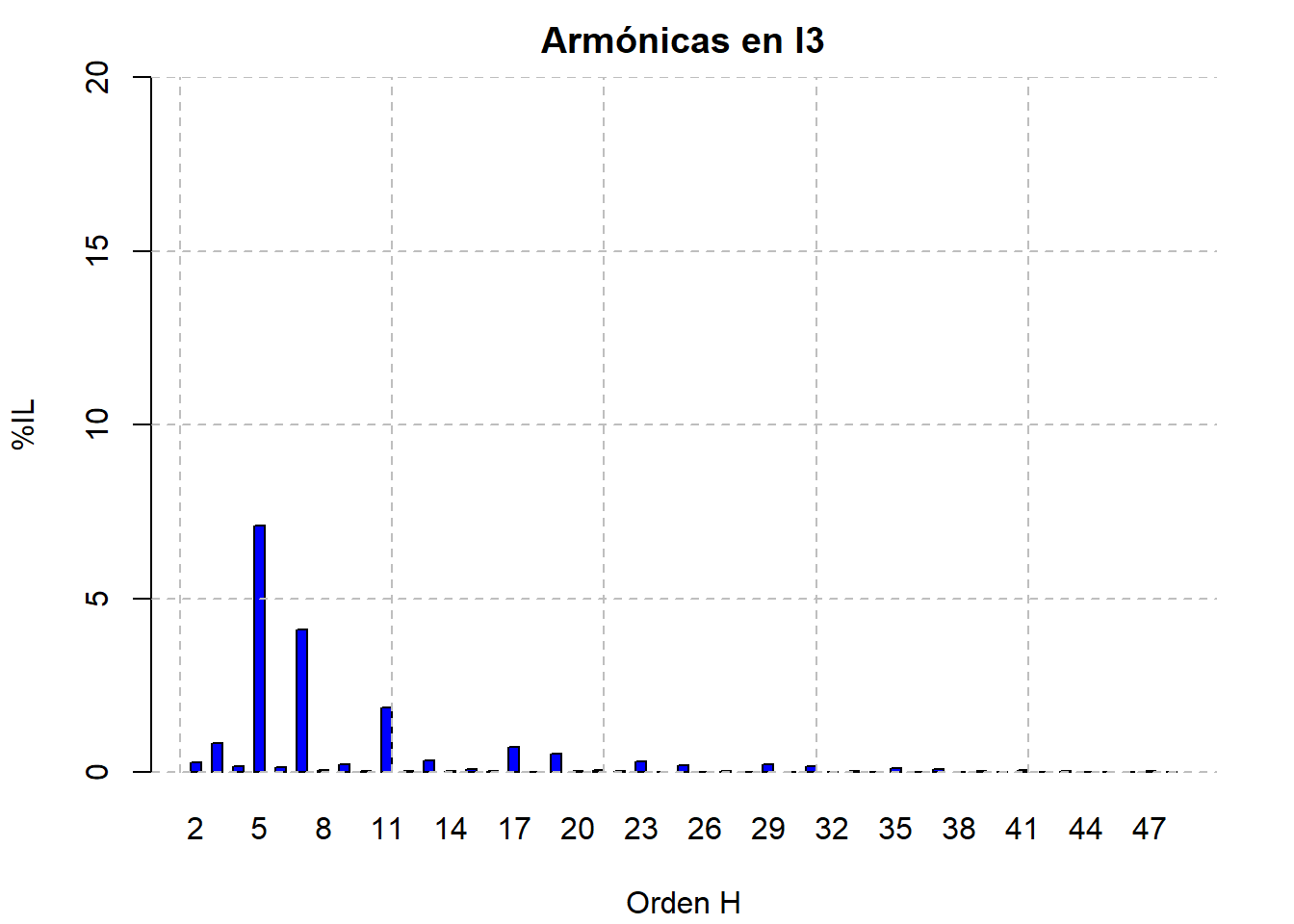

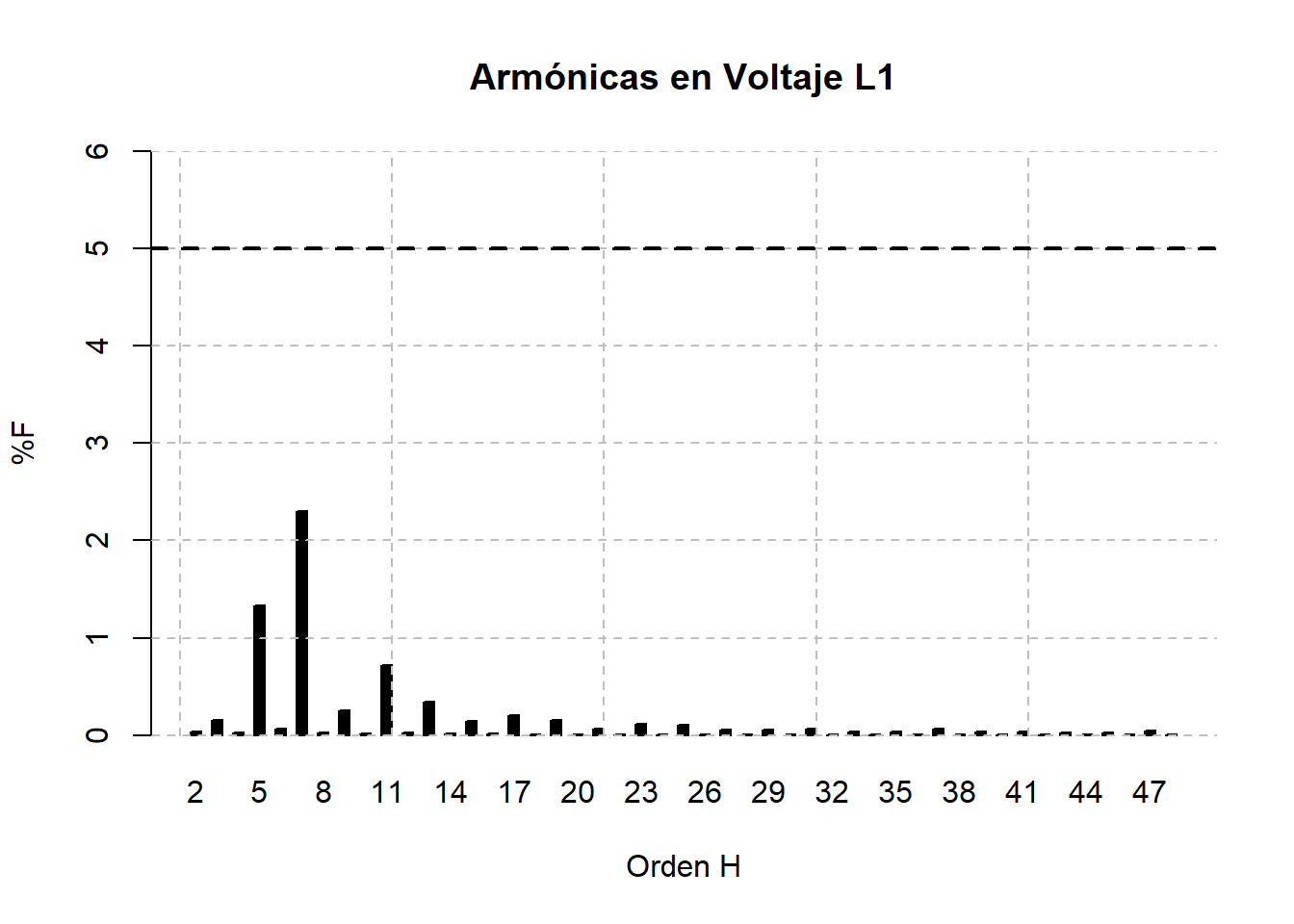

  • El comportamiento de las armónicas de la corriente siguen un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de la 7ª y 11ª. Por otro lado, las armónicas de la tensión siguen un comportamiento diferente, donde la armónica 7ª es la de mayor valor, seguido de la 5ª y 11ª, esto puede indicar una posible resonancia en la armónica 7ª. Es importante verificar esta frecuencia de resonancia entre el transformador y los elementos capacitivos conectados en su secundario.
Precaución
  • Ninguna.
Advertencia
  • Ninguna.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 34842.93 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.79 0 - 5 %
THDi % 12.89 ---
Flicker Pst 0.21 0-1 p.u.
Flicker Plt 0.35 0-0.8 p.u.
Desbalance Dv % 0.36 0 - 2 %
Desbalance Di % 3.06 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,339.99 4,100.68 5,186.05 5,089.87 5,720.34 5,919.35 6,244.42
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−49.39 492.27 696.87 684.06 826.19 874.00 948.38
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,342.53 4,132.77 5,232.73 5,135.45 5,776.99 5,977.47 6,312.47
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.10 1.48 2.07 2.12 2.79 3.22 4.05
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.24 7.20 9.19 9.46 12.89 14.73 18.20
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.09 0.20 0.26 0.27 0.36 0.41 0.45
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.18 1.25 2.02 2.06 3.06 3.58 3.98
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.96 59.99 60.00 60.00 60.02 60.03 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,377.33 33,923.87 35,012.43 34,842.93 35,541.30 35,743.48 35,995.59
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
37.48 67.97 87.14 85.65 97.60 101.22 109.29
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.06 0.10 0.15 0.16 0.21 0.33 10.66
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.12 0.15 0.21 0.35 1.72 5.22
Factor K
min. p5 p50 mean. p95 p99 max.
1.14 1.21 1.33 1.36 1.61 1.80 2.15

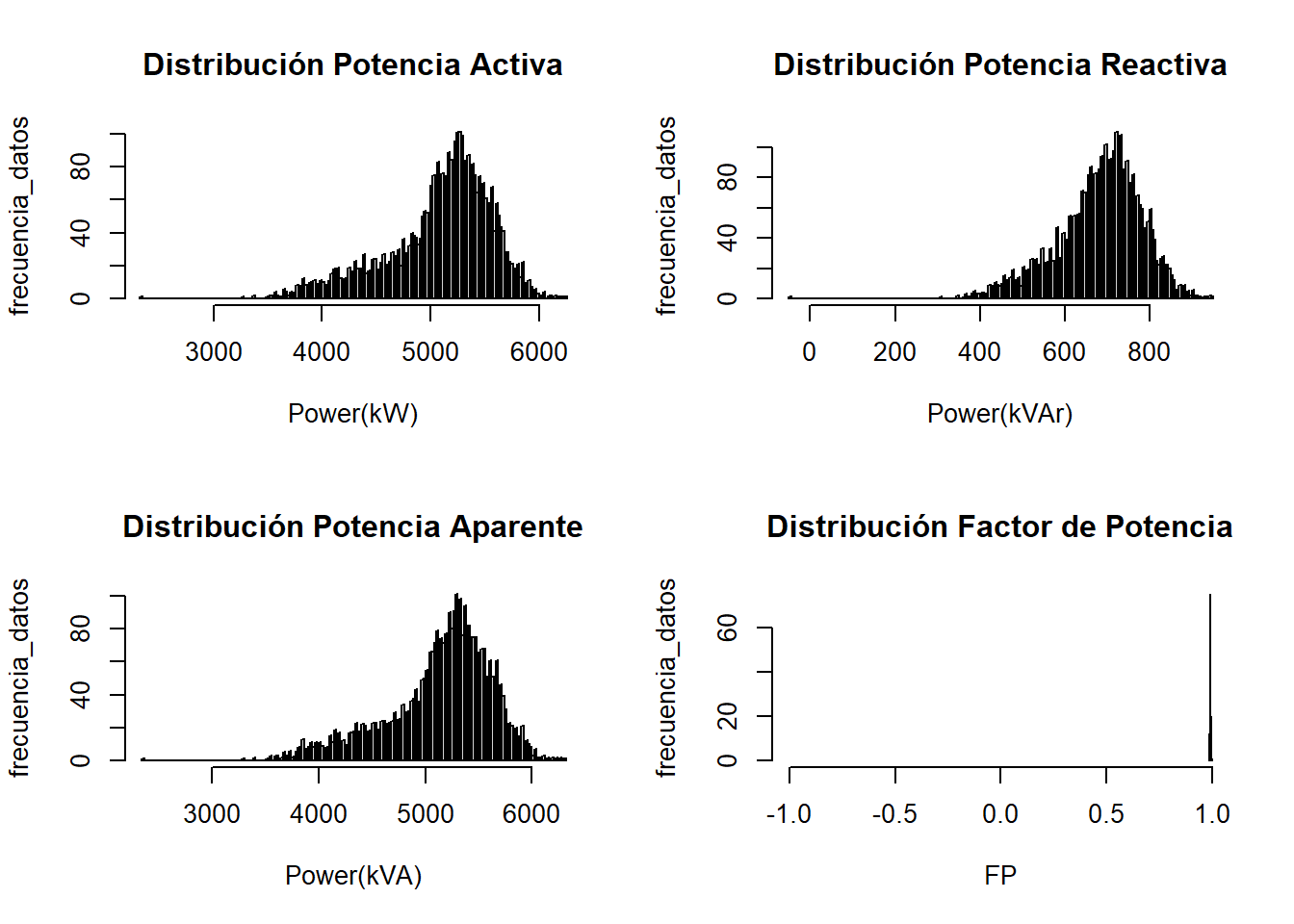

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :2340 Min. :-49 Min. :2343 Min. :0.99
1st Qu.:4860 1st Qu.:630 1st Qu.:4903 1st Qu.:0.99
Median :5186 Median :697 Median :5233 Median :0.99
Mean :5090 Mean :684 Mean :5135 Mean :0.99
3rd Qu.:5418 3rd Qu.:750 3rd Qu.:5469 3rd Qu.:0.99
Max. :6244 Max. :948 Max. :6312 Max. :1.00

Sección: Voltajes RMS

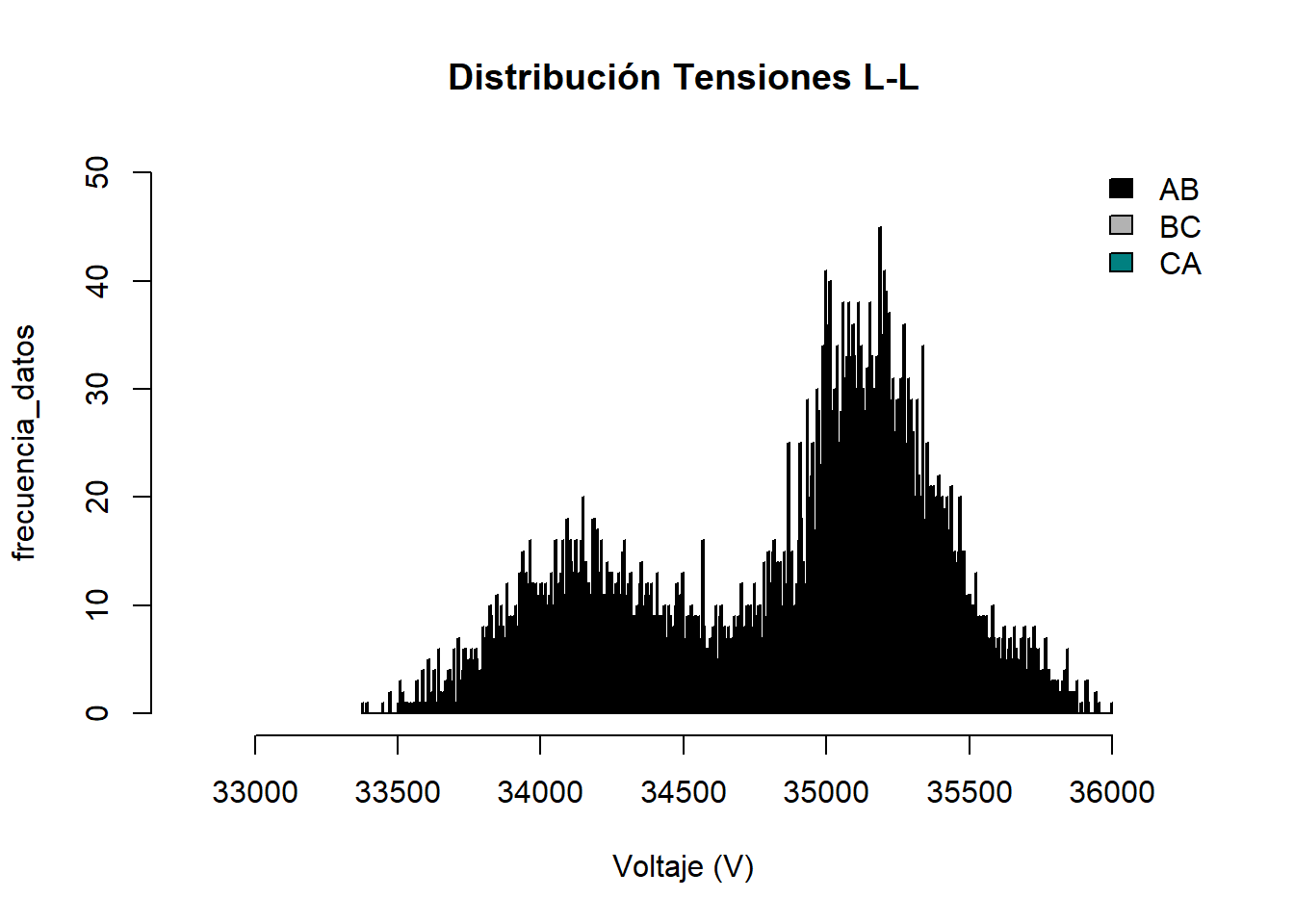

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33377 Min. :33535 Min. :33527
1st Qu.:34265 1st Qu.:34464 1st Qu.:34389
Median :34934 Median :35121 Median :35045
Mean :34740 Mean :34933 Mean :34856
3rd Qu.:35116 3rd Qu.:35317 3rd Qu.:35224
Max. :35799 Max. :35996 Max. :35879

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 39 Min. : 37 Min. : 39
1st Qu.: 81 1st Qu.: 80 1st Qu.: 83
Median : 87 Median : 86 Median : 89
Mean : 85 Mean : 84 Mean : 87
3rd Qu.: 91 3rd Qu.: 90 3rd Qu.: 93
Max. :107 Max. :106 Max. :109

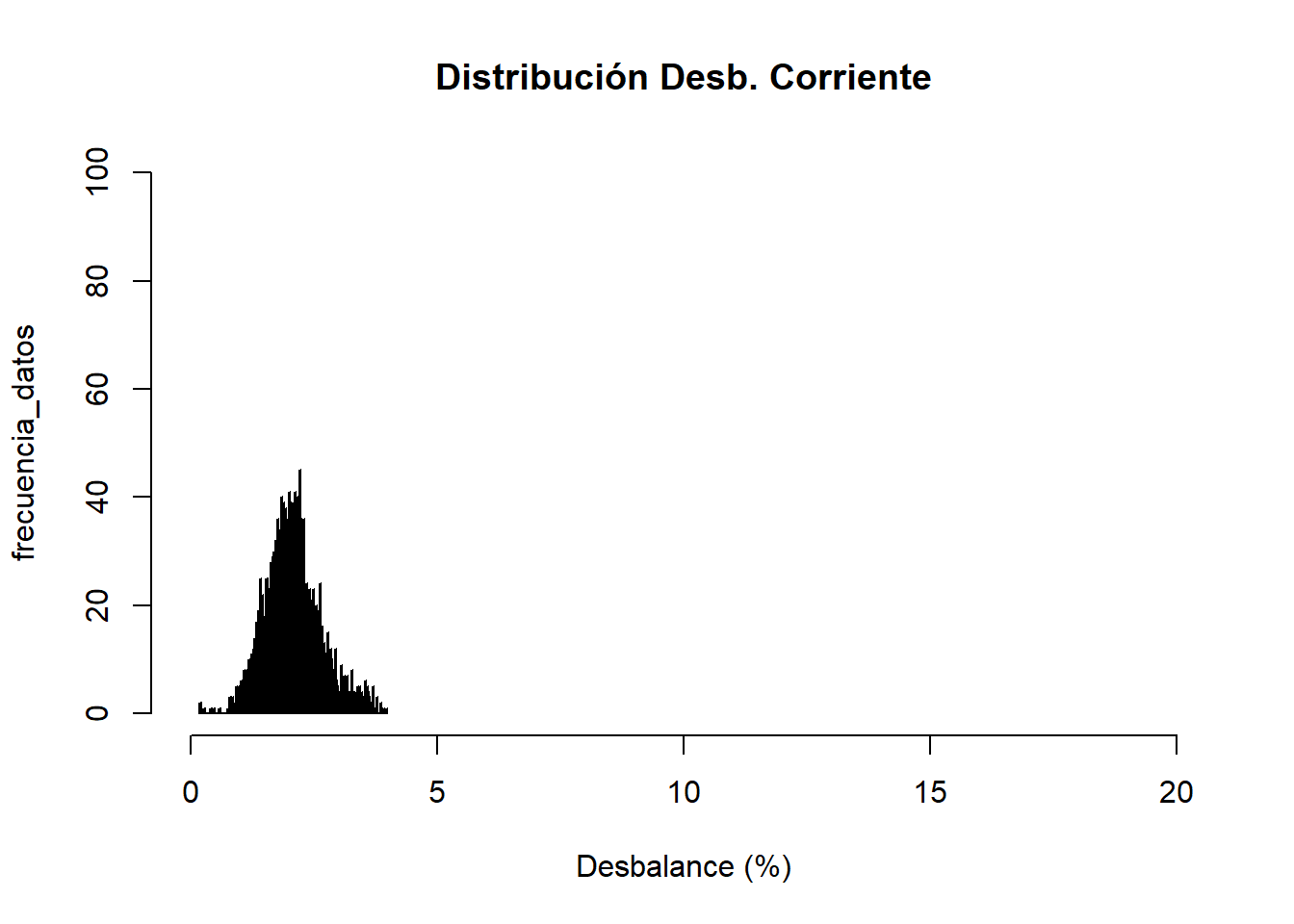

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.18 Min. :0.093
1st Qu.:1.72 1st Qu.:0.242
Median :2.02 Median :0.265
Mean :2.06 Mean :0.269
3rd Qu.:2.36 3rd Qu.:0.291
Max. :3.98 Max. :0.447

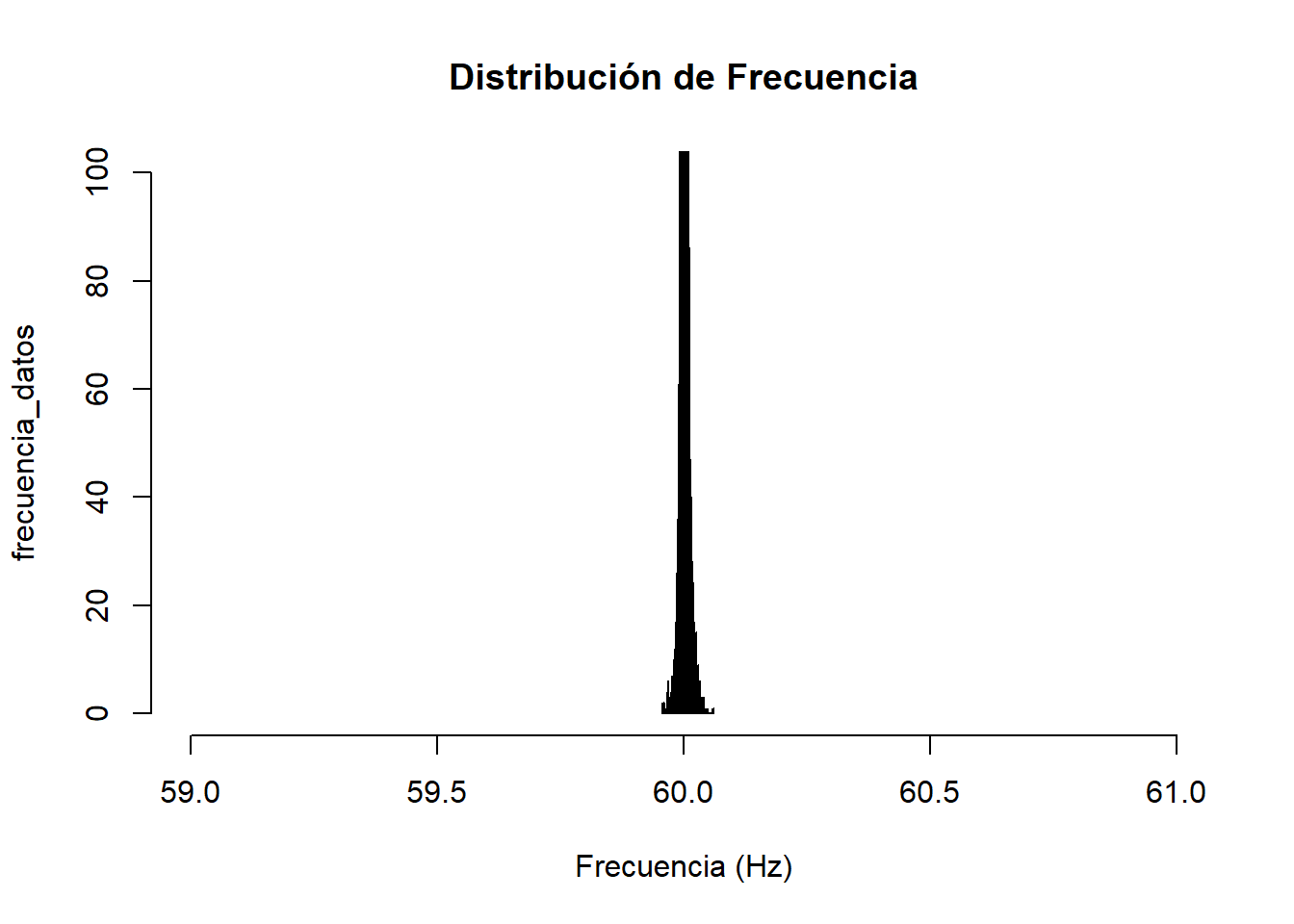

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.96
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.06

Sección: Flickers

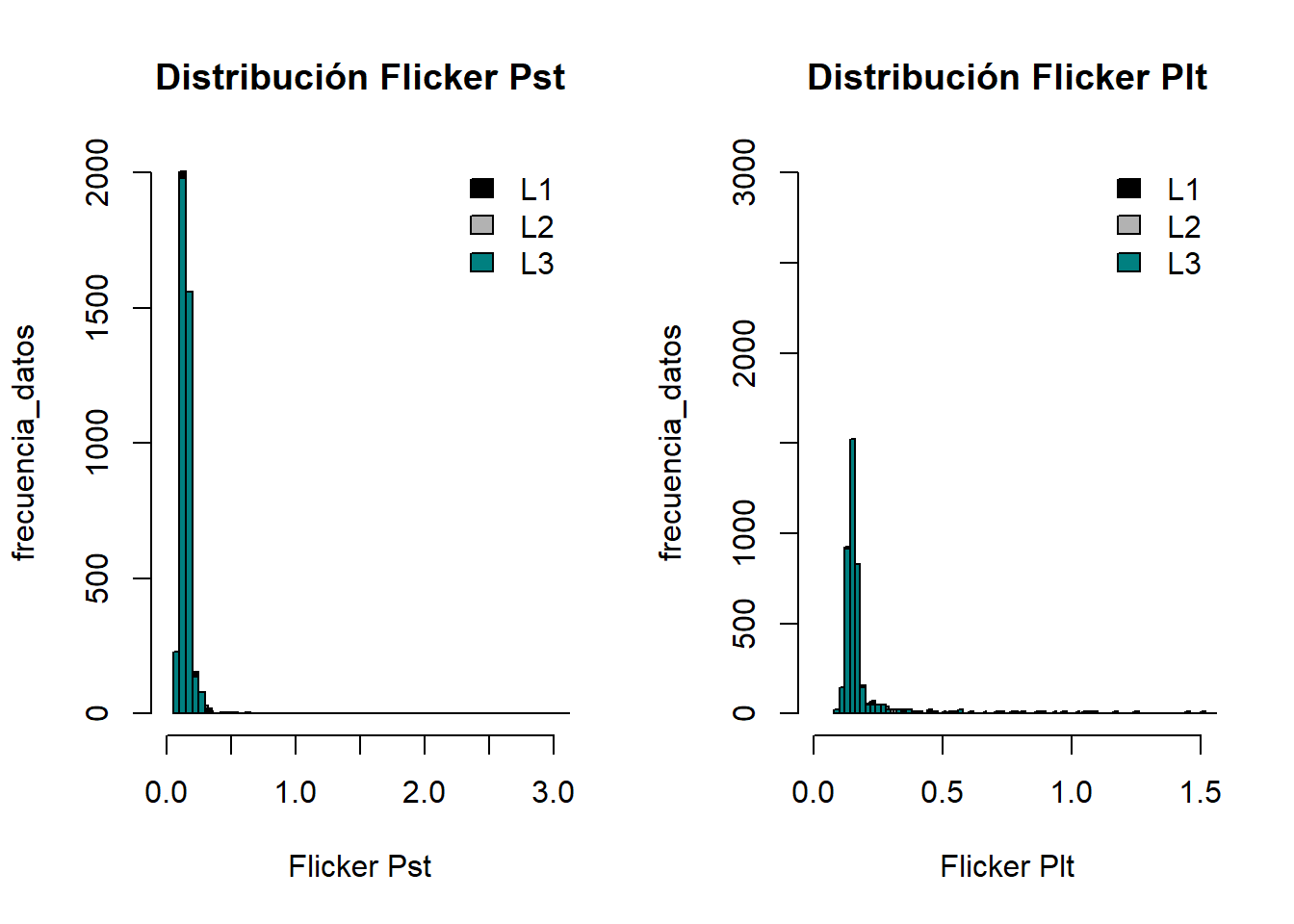

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. : 0.0610 Min. :0.0600 Min. : 0.0610 Min. :0.0870 Min. :0.0810 Min. :0.0820
1st Qu.: 0.1270 1st Qu.:0.1270 1st Qu.: 0.1260 1st Qu.:0.1400 1st Qu.:0.1410 1st Qu.:0.1400
Median : 0.1470 Median :0.1480 Median : 0.1470 Median :0.1530 Median :0.1530 Median :0.1520
Mean : 0.1707 Mean :0.1602 Mean : 0.1614 Mean :0.2414 Mean :0.1879 Mean :0.2039
3rd Qu.: 0.1670 3rd Qu.:0.1680 3rd Qu.: 0.1670 3rd Qu.:0.1670 3rd Qu.:0.1680 3rd Qu.:0.1670
Max. :10.6580 Max. :3.8520 Max. :10.2340 Max. :5.2180 Max. :1.7820 Max. :4.4700
NA's :2 NA's :2 NA's :2 NA's :14 NA's :14 NA's :14

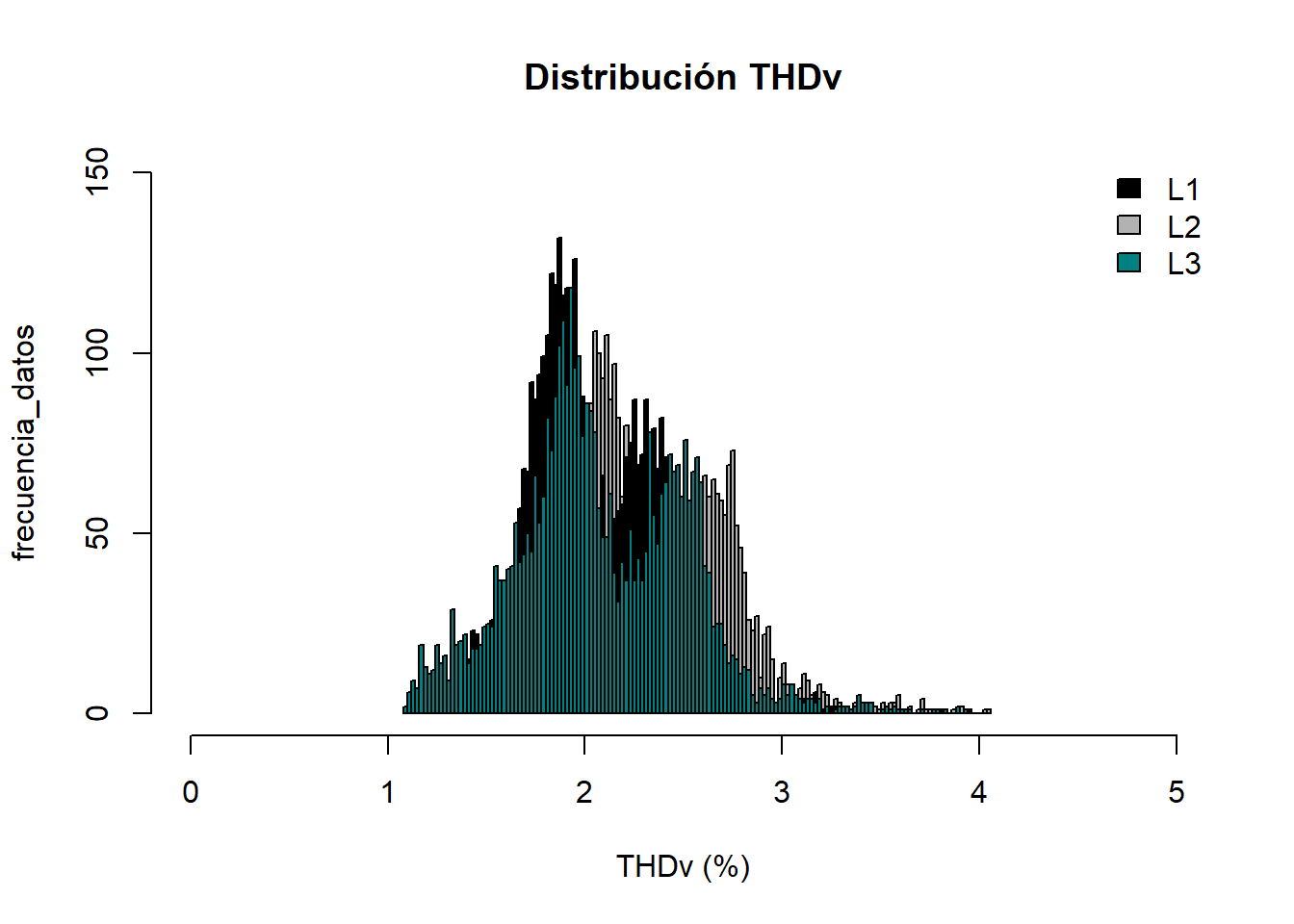

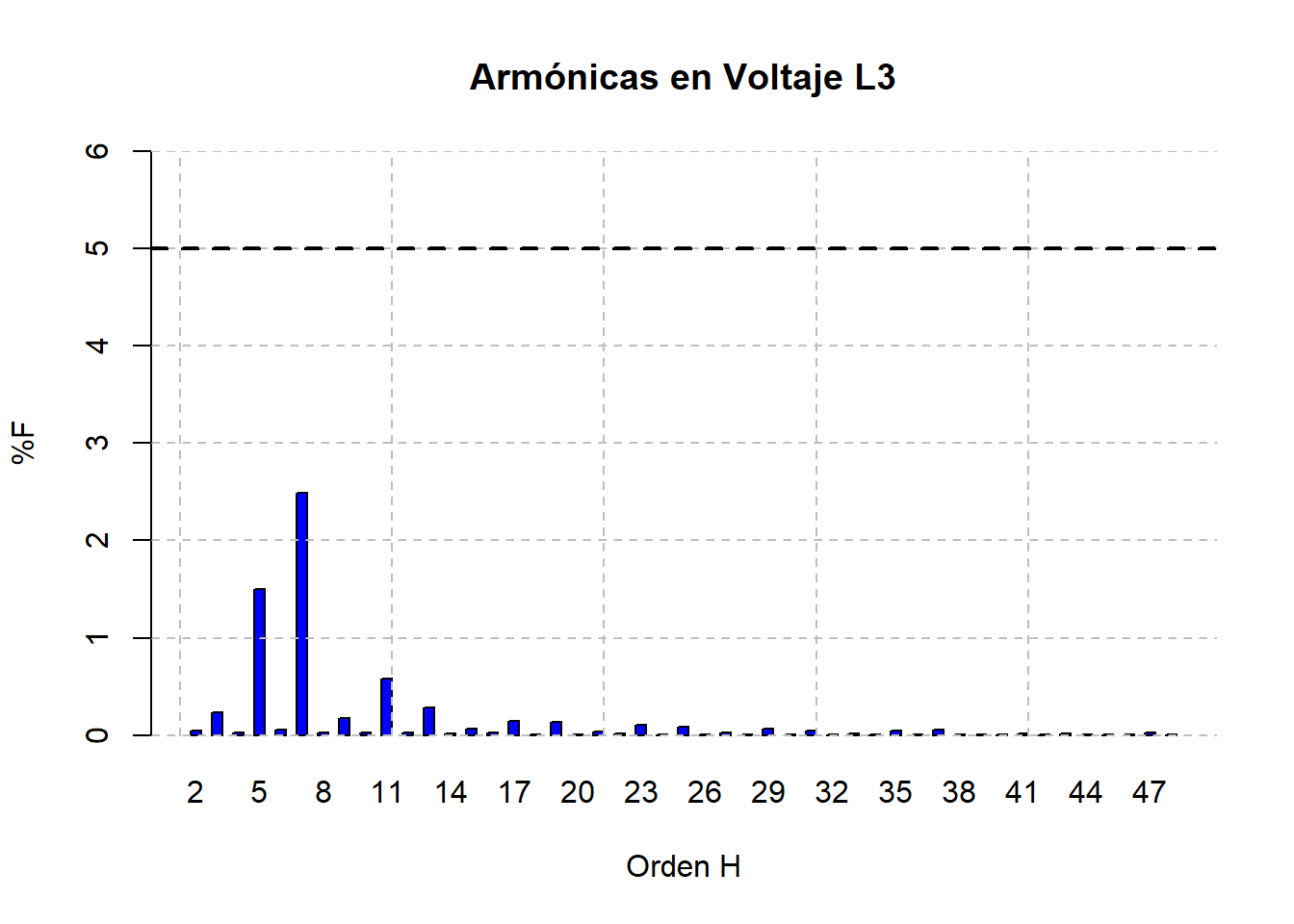

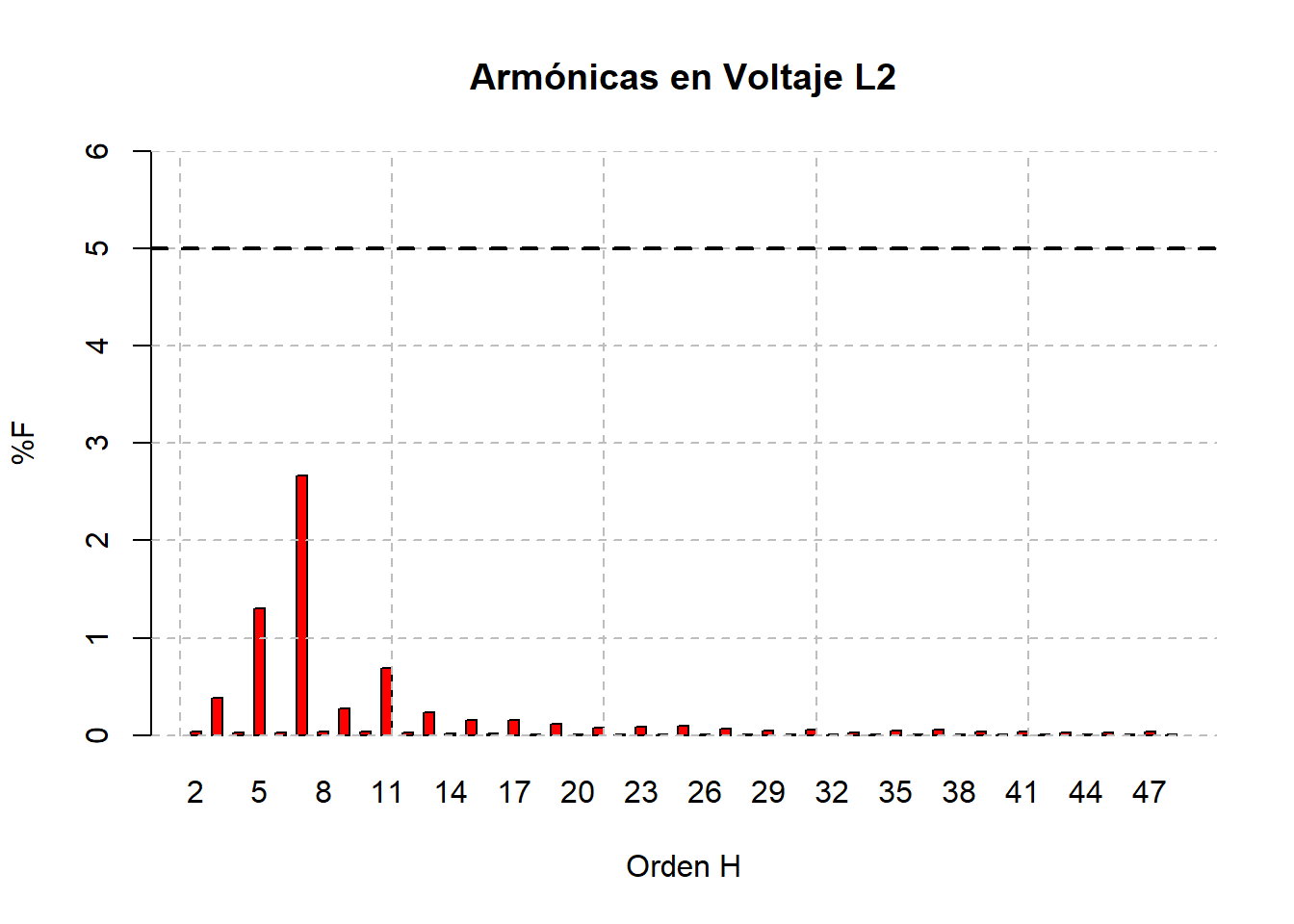

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.2 Min. :1.1
1st Qu.:1.8 1st Qu.:2.0 1st Qu.:1.8
Median :2.0 Median :2.2 Median :2.0
Mean :2.0 Mean :2.2 Mean :2.1
3rd Qu.:2.3 3rd Qu.:2.6 3rd Qu.:2.4
Max. :4.0 Max. :4.0 Max. :3.9

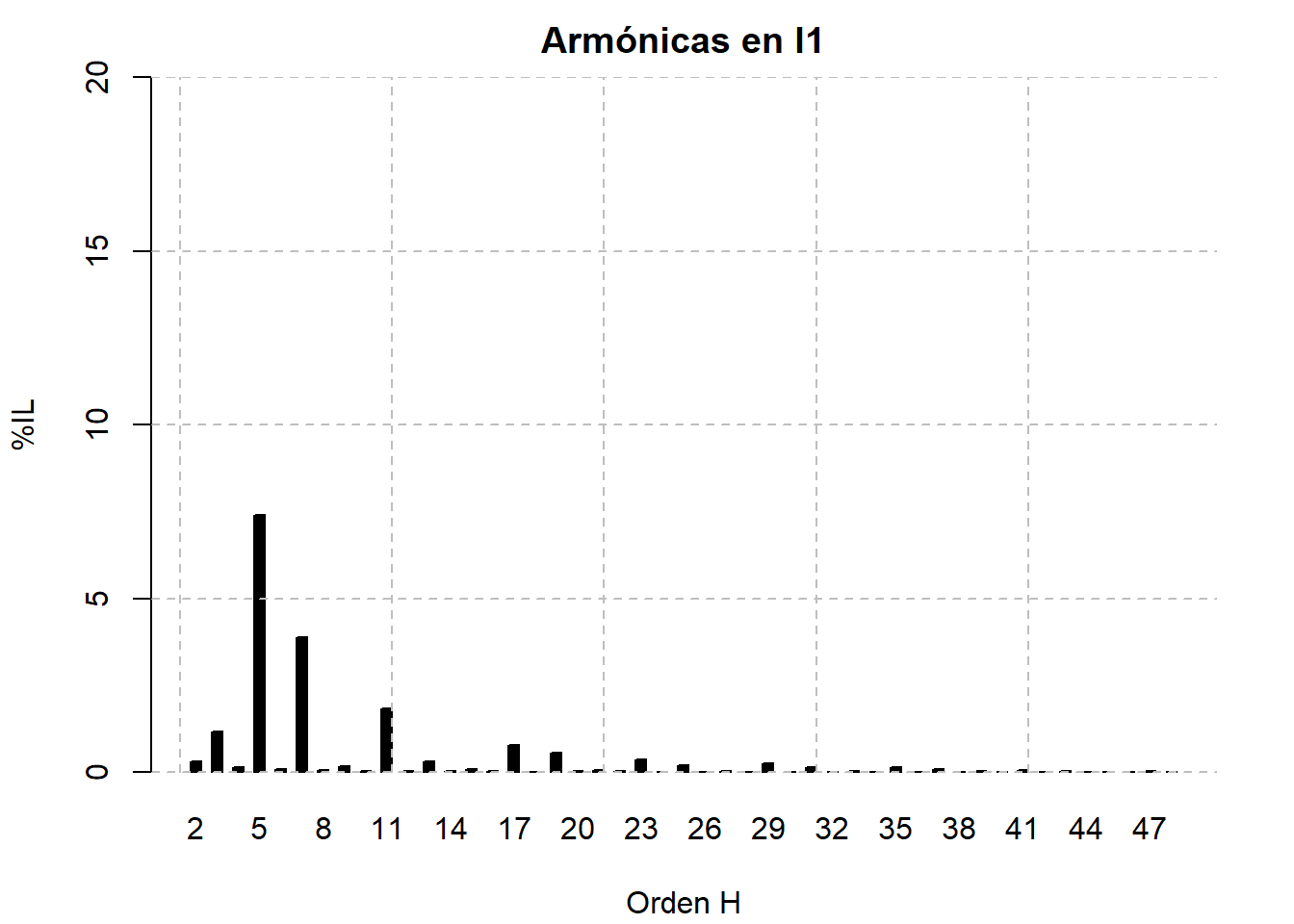

Sección: Armónicas en Corriente

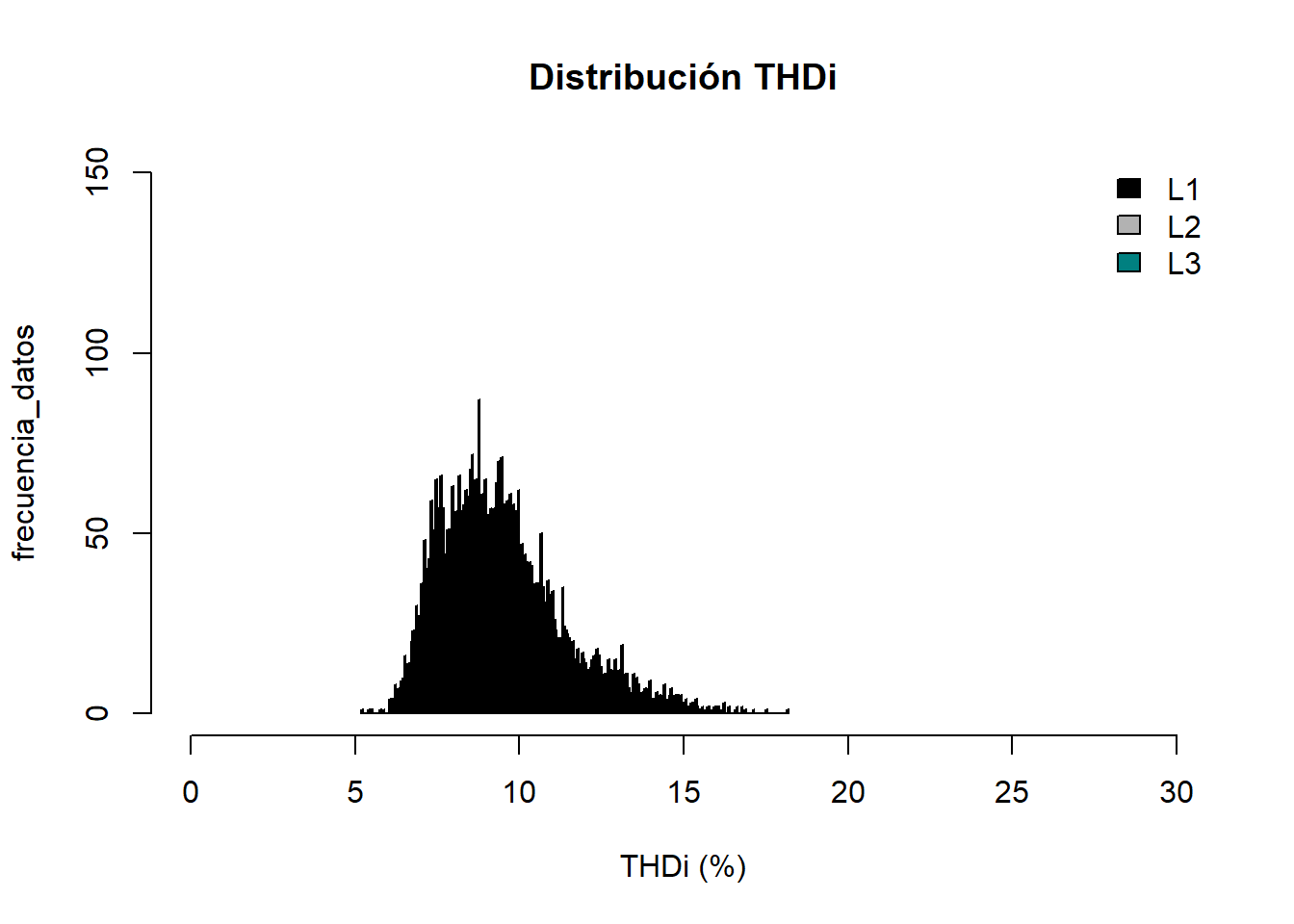

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.4 Min. : 6.1 Min. : 5.2
1st Qu.: 8.4 1st Qu.: 8.6 1st Qu.: 7.8
Median : 9.3 Median : 9.6 Median : 8.7
Mean : 9.6 Mean : 9.9 Mean : 9.0
3rd Qu.:10.4 3rd Qu.:10.8 3rd Qu.: 9.7
Max. :17.5 Max. :18.2 Max. :17.1

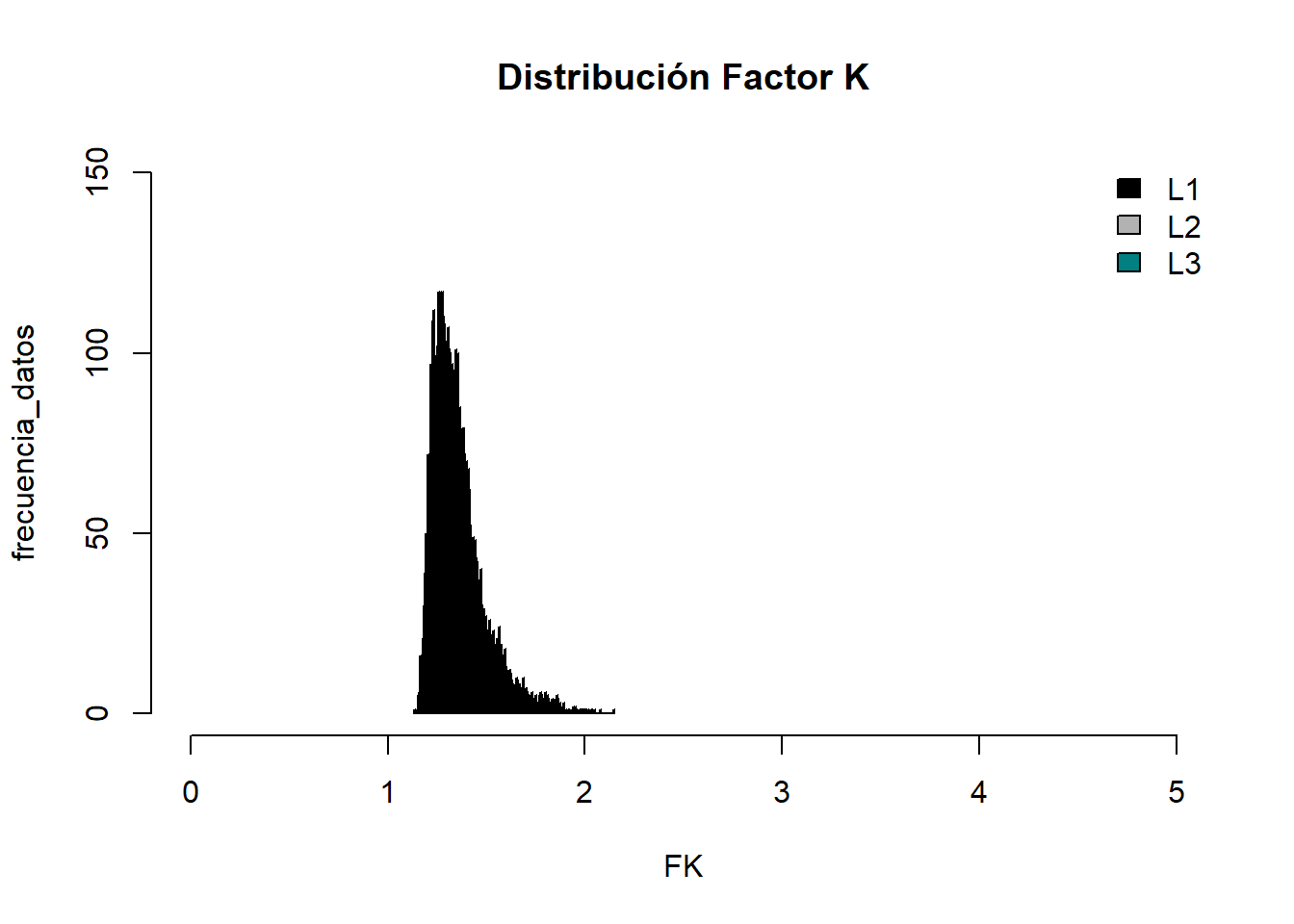

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.15 Min. :1.16 Min. :1.14
1st Qu.:1.28 1st Qu.:1.30 1st Qu.:1.25
Median :1.33 Median :1.36 Median :1.29
Mean :1.36 Mean :1.39 Mean :1.32
3rd Qu.:1.40 3rd Qu.:1.44 3rd Qu.:1.36
Max. :2.08 Max. :2.15 Max. :2.03
