Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

26 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, maquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Demanda Contratada: 7500 kW
Corriente de Demanda Máxima \(I_L\): 107.3 A
Corriente Máxima de Corto Circuito \(Icc\): 3.05 kA
Transformador del Tablero: 10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición: Mensual
Fecha de medición inicial: 01/02/2025
Fecha de medición final: 28/02/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 34.843 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 8.56 NO CUMPLE APLICA
Flicker Pst 0.21 CUMPLE APLICA
Flicker Plt 0.35 CUMPLE APLICA
Desbalance Dv % 0.36 CUMPLE APLICA
Desbalance Di % 2.06 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • Al centro de carga les aplican todos los criterios del código de red, y de acuerdo con las mediciones, dos índices no se cumplen: la Distorsión Armónica Total de Demanda NO CUMPLE, y la Distorsión Individual de 5ª armónica de corriente también NO CUMPLEN. Por lo tanto, se recomienda revisar la 5ª armónica.

  • La DATD medida fue de 8.56% siendo el límite de 8%. Y la armónica 5ª tiene un valor de 7.39% siendo el límite de 7%. Reduciendo la 5ª armónica se puede cumplir con ambos índices, se recomienda revisar en los transformadores en cual de ellos se tiene la mayor aportación de la 5ª armónica y tratar de eliminarla o reducirla.

  • El código de red requiere un factor de potencia por arriba de 0.95 durante el 95 por ciento del tiempo de la medición y siempre en atraso, el centro de carga lo mantuvo por arriba de 0.99 y siempre en atraso, cumpliendo plenamente. Las oscilaciones de tensión o flickers, se mantienen muy por debajo de sus límites requeridos.

Tip
  • Ninguno.
Importante
  • El centro de carga cuenta con bancos de capacitores automáticos en todos los transformadores, algunos bancos traen reactor de rechazo y otros dicen que son filtros sin especificar la armónica a eliminar. En caso de no ser filtros sintonizados, revisar en cuál de los transformadores existe la mejor oportunidad de reducir o eliminar la 5ª armónica.
Precaución
  • Se debe de verificar en la subestación principal la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos solicitados en el código de red. Así mismo asegurar que el fusible principal de la subestación tenga la capacidad interruptiva mayor a la corriente de corto circuito de 3.05 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.
Advertencia
  • Ninguna.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,339.99 4,100.68 5,186.05 5,089.87 5,720.34 5,919.35 6,244.42
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−49.39 492.27 696.87 684.06 826.19 874.00 948.38
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,342.53 4,132.77 5,232.73 5,135.45 5,776.99 5,977.47 6,312.47
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.10 1.48 2.07 2.12 2.79 3.22 4.05
TDD (%)
min. p5 p50 mean. p95 p99 max.
3.65 5.79 6.83 6.96 8.56 9.52 10.08
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.09 0.20 0.26 0.27 0.36 0.41 0.45
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.18 1.25 2.02 2.06 3.06 3.58 3.98
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.96 59.99 60.00 60.00 60.02 60.03 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,377.33 33,923.87 35,012.43 34,842.93 35,541.30 35,743.48 35,995.59
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
37.48 67.97 87.14 85.65 97.60 101.22 109.29
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.06 0.10 0.15 0.16 0.21 0.33 10.66
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.12 0.15 0.21 0.35 1.72 5.22

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :2340 Min. :-49 Min. :2343
1st Qu.:4860 1st Qu.:630 1st Qu.:4903
Median :5186 Median :697 Median :5233
Mean :5090 Mean :684 Mean :5135
3rd Qu.:5418 3rd Qu.:750 3rd Qu.:5469
Max. :6244 Max. :948 Max. :6312
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1

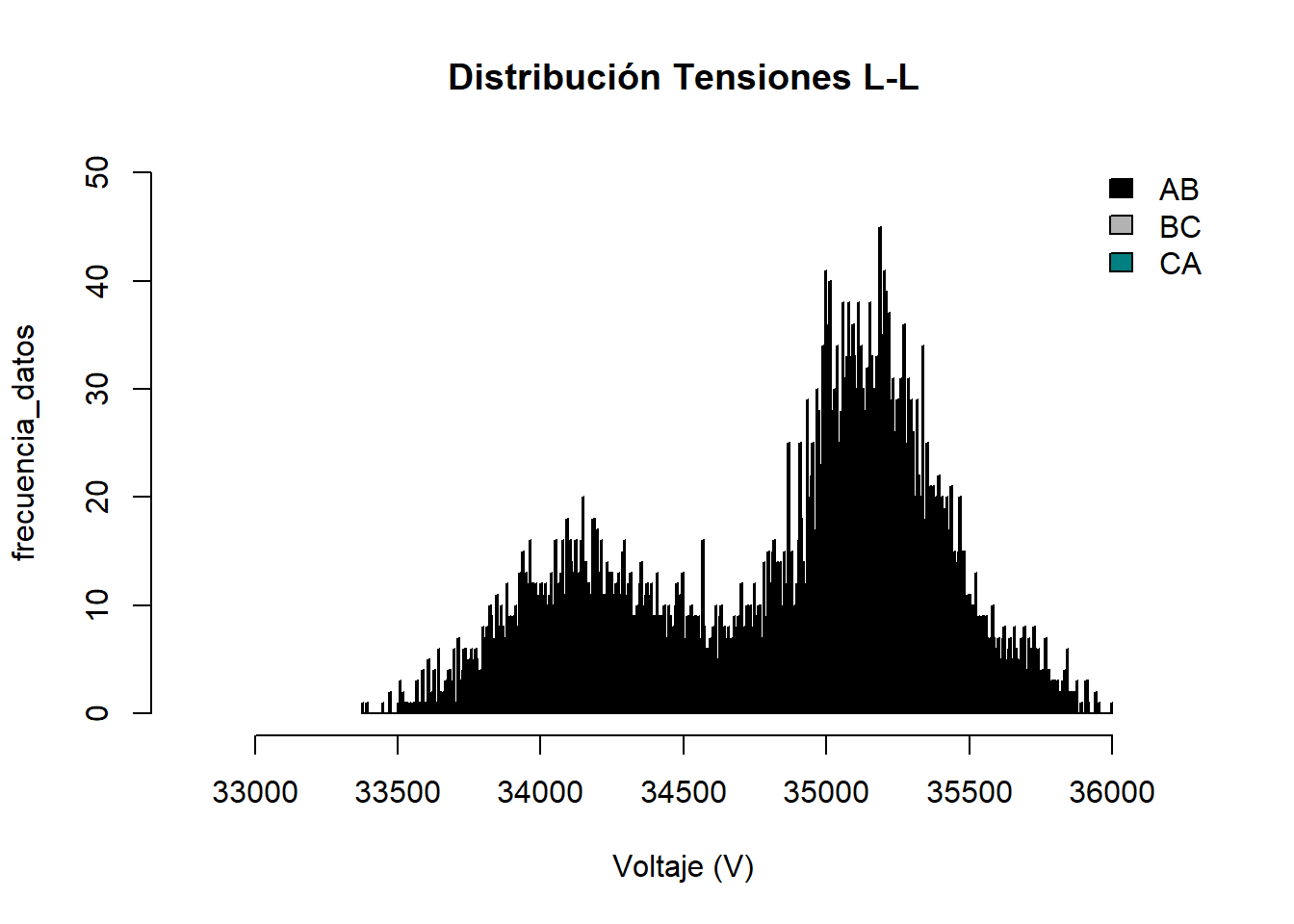

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :33377 Min. :33535 Min. :33527
1st Qu.:34265 1st Qu.:34464 1st Qu.:34389
Median :34934 Median :35121 Median :35045
Mean :34740 Mean :34933 Mean :34856
3rd Qu.:35116 3rd Qu.:35317 3rd Qu.:35224
Max. :35799 Max. :35996 Max. :35879
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
33377.33 33923.87 35012.43 34842.93 35541.3 35743.48 35995.59

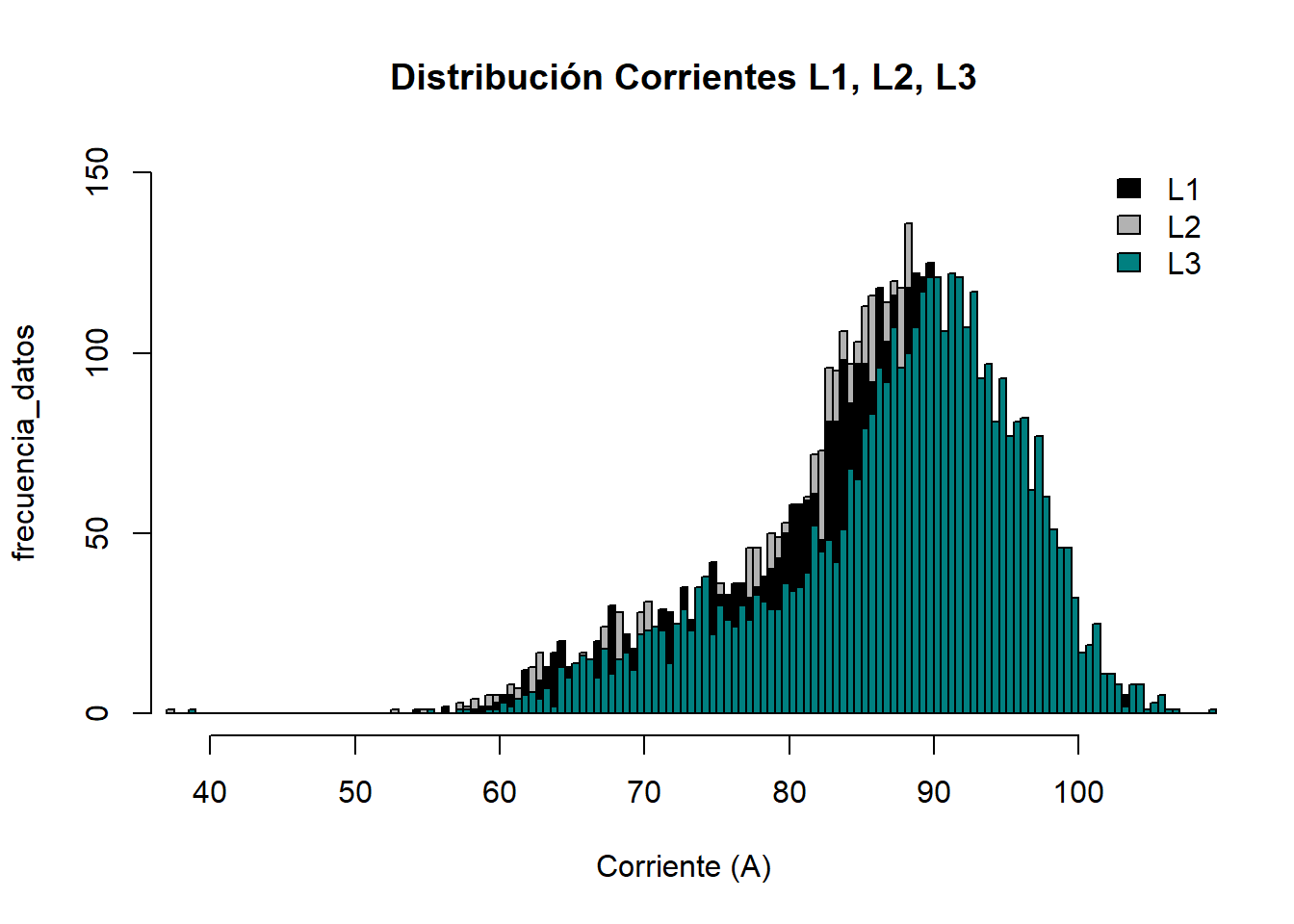

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 39 Min. : 37 Min. : 39
1st Qu.: 81 1st Qu.: 80 1st Qu.: 83
Median : 87 Median : 86 Median : 89
Mean : 85 Mean : 84 Mean : 87
3rd Qu.: 91 3rd Qu.: 90 3rd Qu.: 93
Max. :107 Max. :106 Max. :109

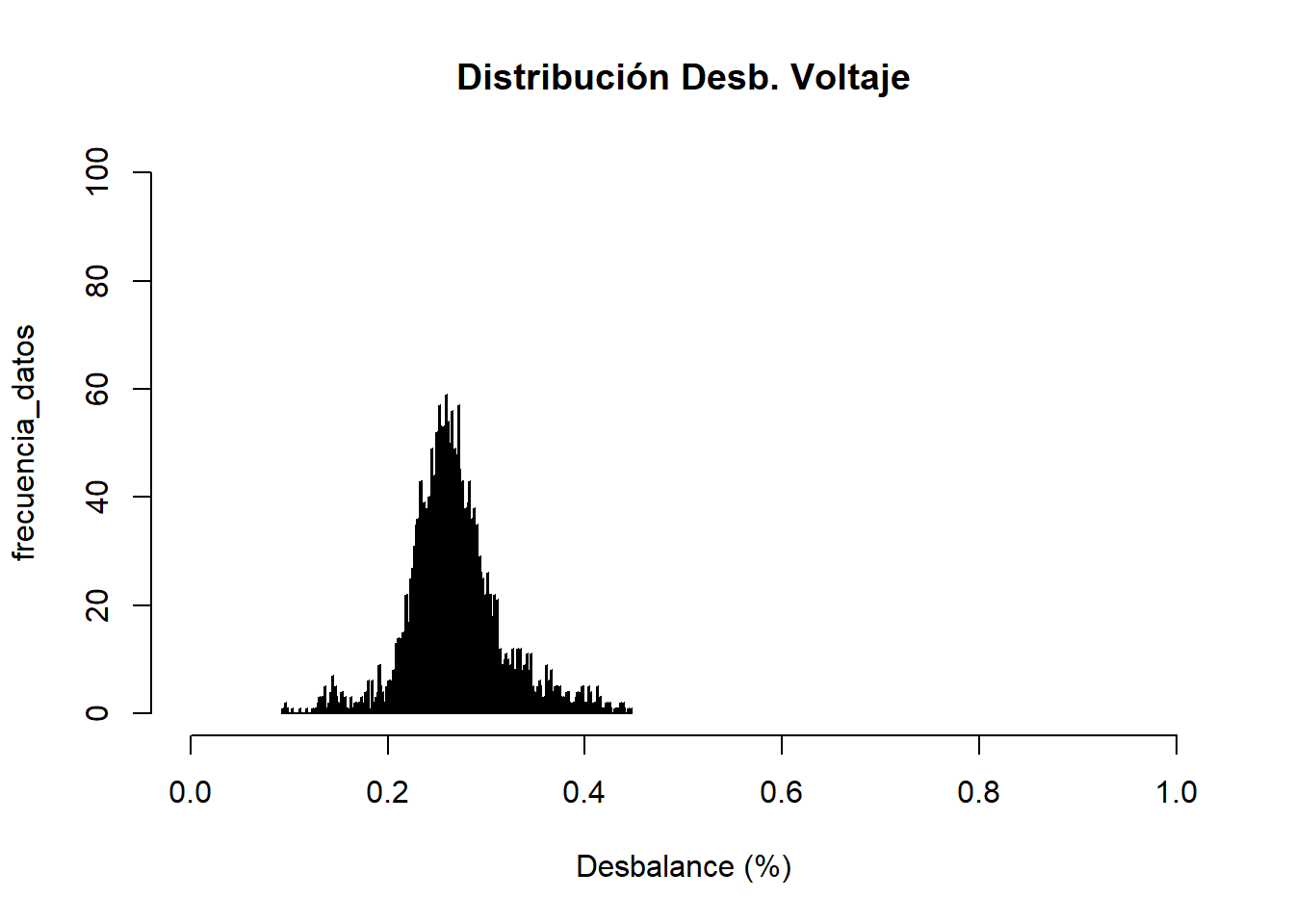

Sección: Desbalances

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.18 1.25 2.02 2.06 3.06 3.58 3.98
Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.09 0.2 0.26 0.27 0.36 0.41 0.45

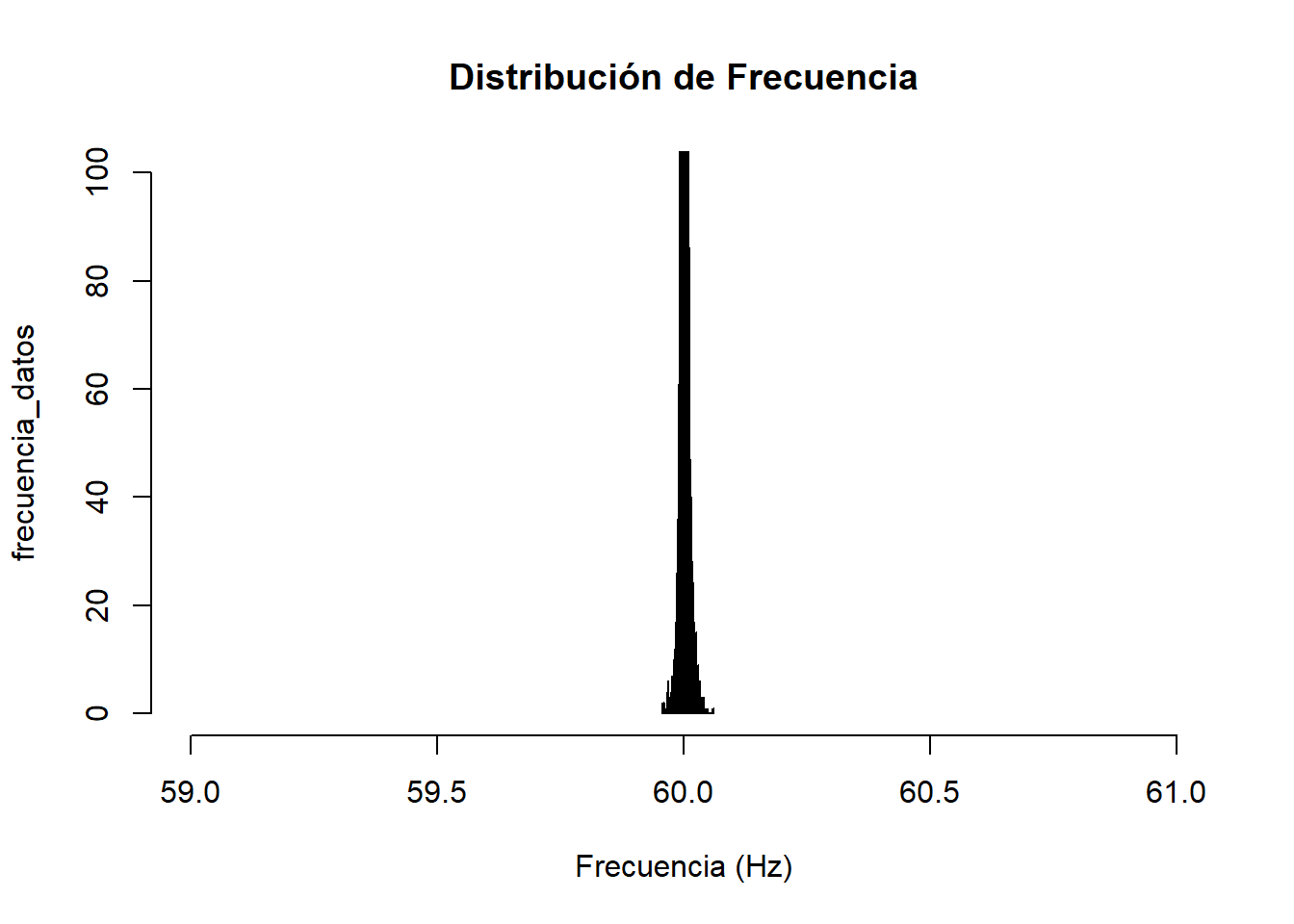

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.96 59.99 60 60 60.02 60.03 60.06

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.06 0.1 0.15 0.16 0.21 0.33 10.66
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.08 0.12 0.15 0.21 0.35 1.72 5.22

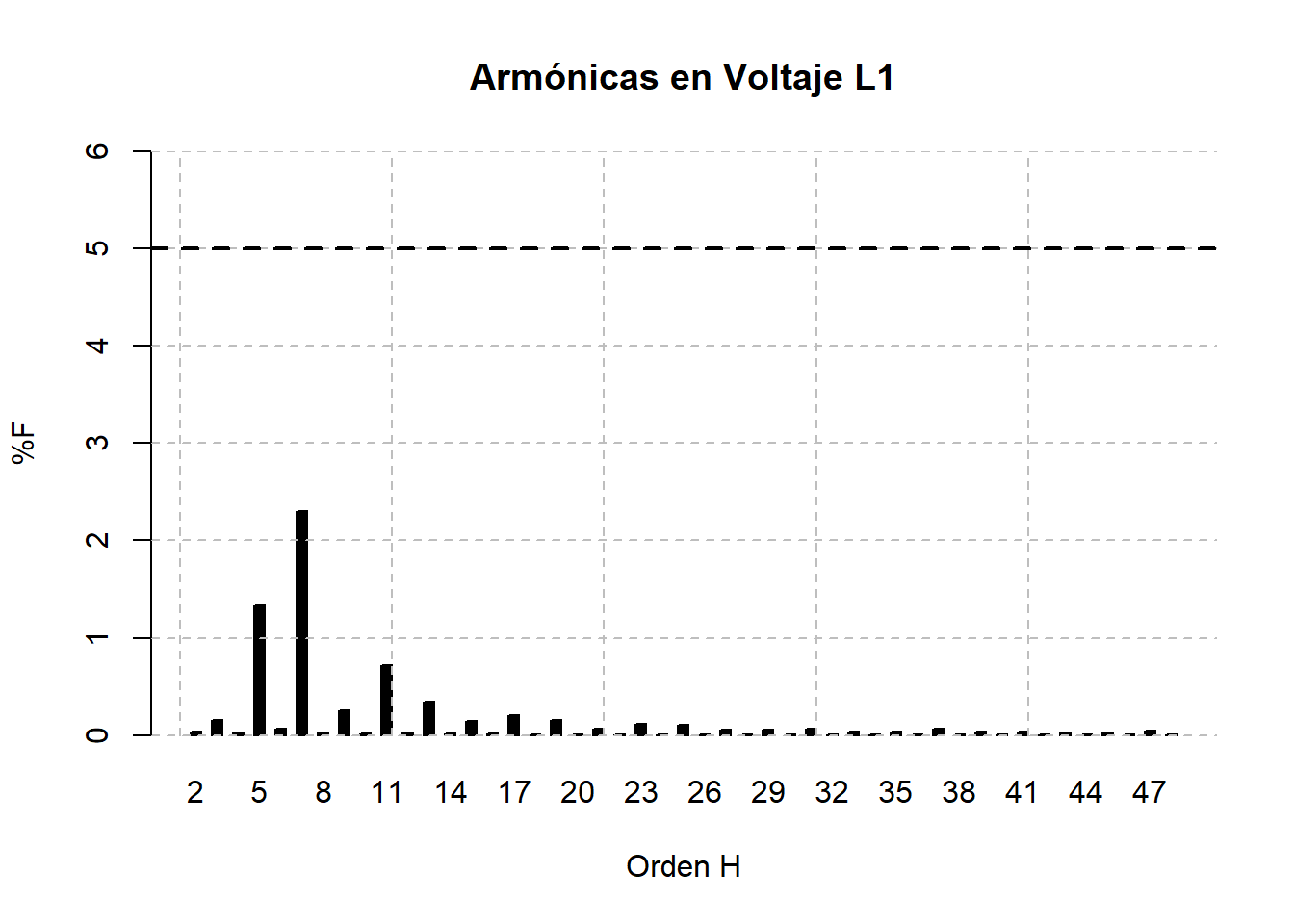

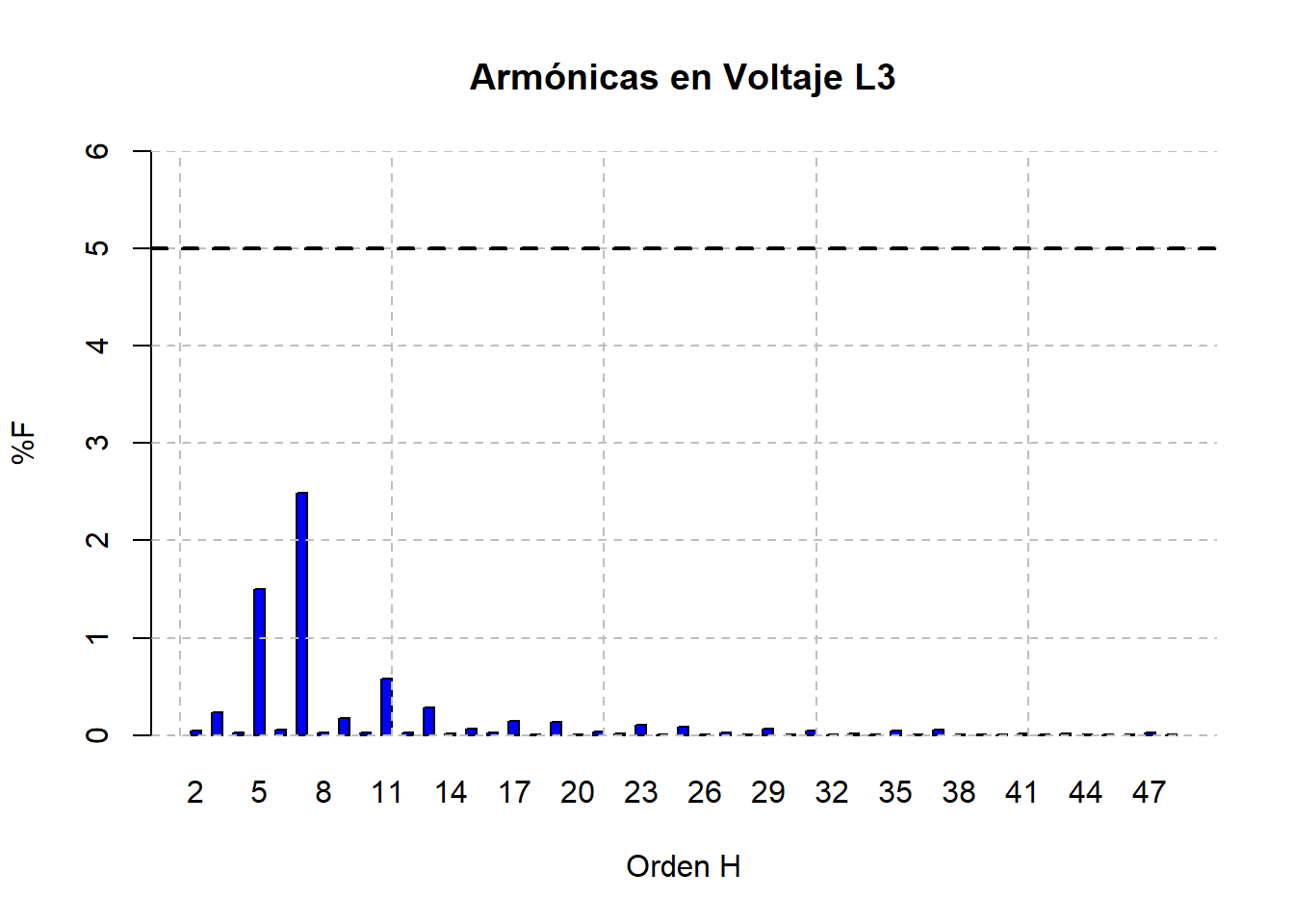

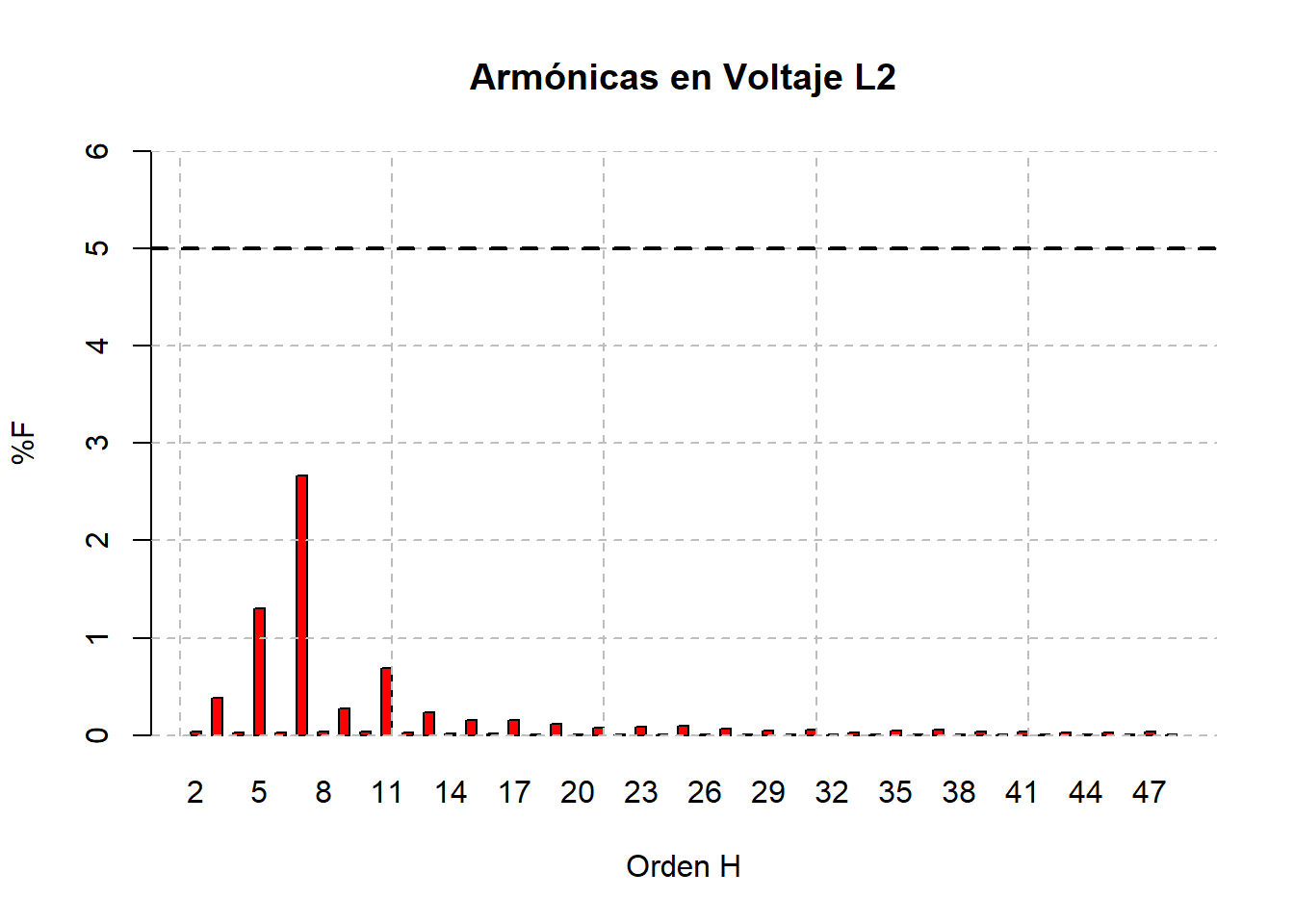

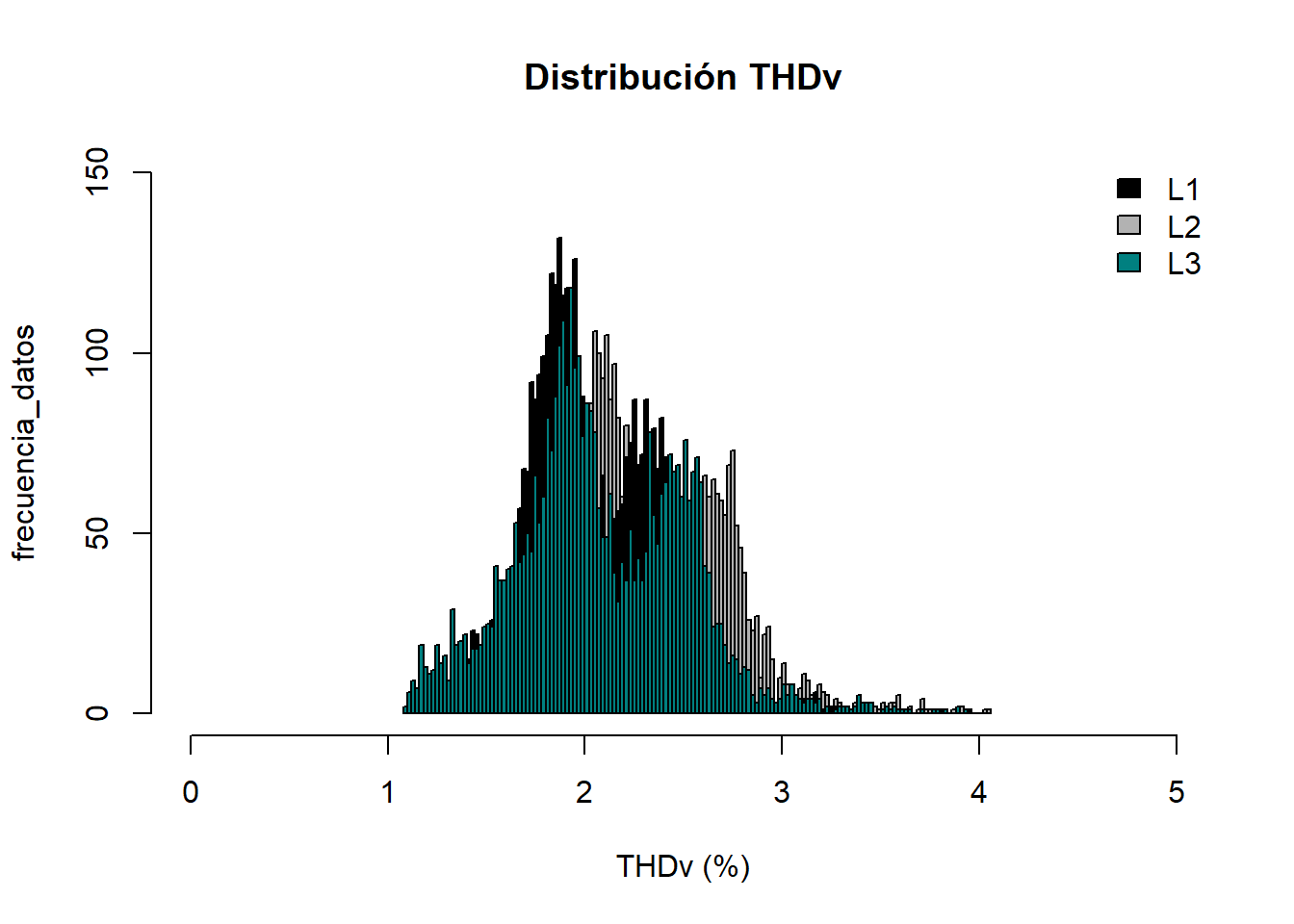

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.2 Min. :1.1
1st Qu.:1.8 1st Qu.:2.0 1st Qu.:1.8
Median :2.0 Median :2.2 Median :2.0
Mean :2.0 Mean :2.2 Mean :2.1
3rd Qu.:2.3 3rd Qu.:2.6 3rd Qu.:2.4
Max. :4.0 Max. :4.0 Max. :3.9

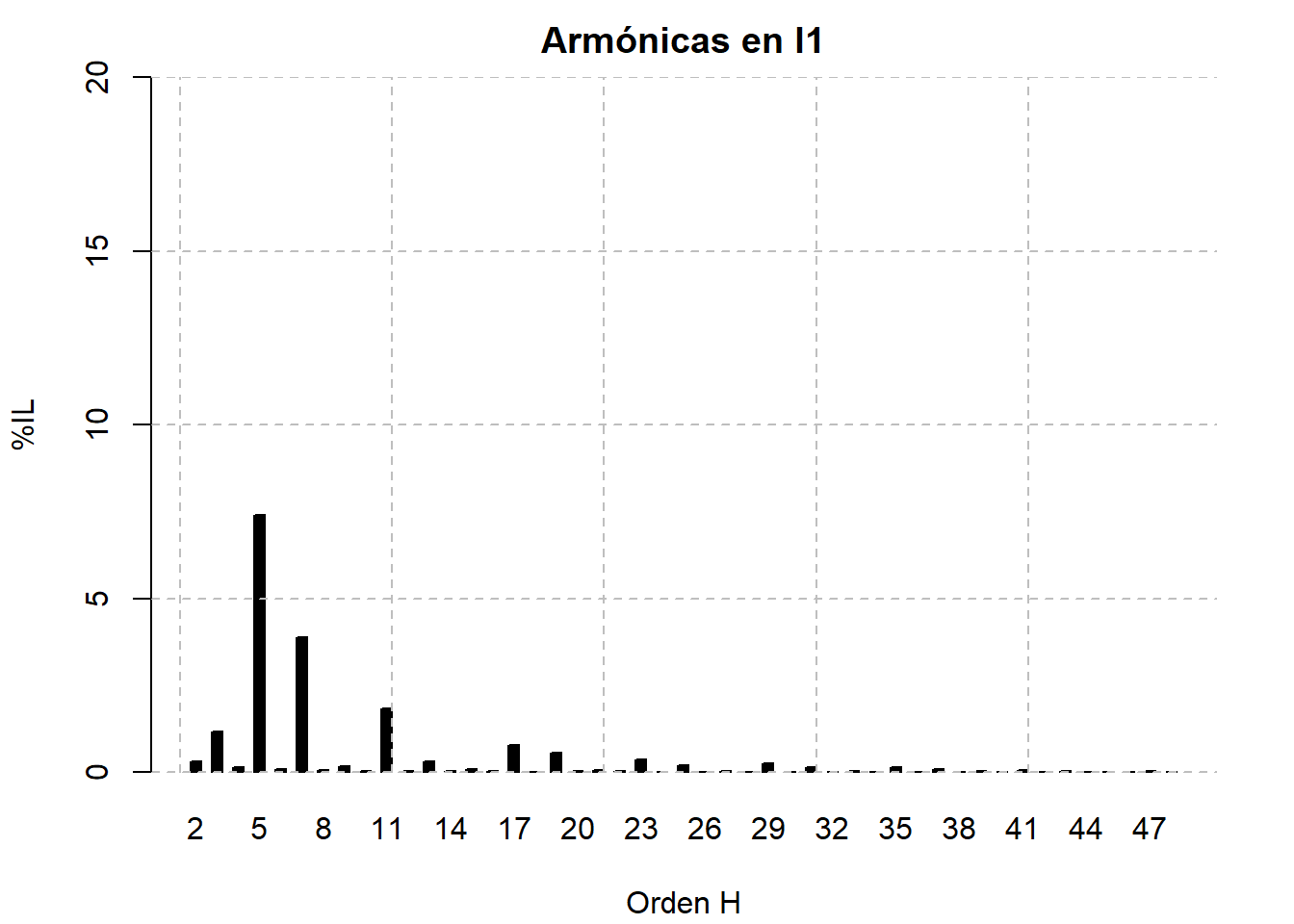

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.32
3 1.15
4 0.15
5 7.39
6 0.08
7 3.87
8 0.06
9 0.16
10 0.04
11 1.84
12 0.02
13 0.32
14 0.03
15 0.07
16 0.03
17 0.77
18 0.01
19 0.56
20 0.02
21 0.04
22 0.02
23 0.35
24 0.01
25 0.21
26 0.01
27 0.03
28 0.01
29 0.24
30 0.01
31 0.15
32 0.01
33 0.03
34 0.01
35 0.13
36 0.01
37 0.08
38 0.01
39 0.03
40 0.01
41 0.05
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.04
48 0.00
Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.24
3 0.72
4 0.13
5 7.53
6 0.10
7 3.99
8 0.06
9 0.20
10 0.05
11 1.94
12 0.02
13 0.31
14 0.03
15 0.09
16 0.03
17 0.82
18 0.01
19 0.56
20 0.02
21 0.04
22 0.02
23 0.37
24 0.01
25 0.22
26 0.01
27 0.04
28 0.01
29 0.24
30 0.01
31 0.15
32 0.01
33 0.04
34 0.01
35 0.12
36 0.01
37 0.08
38 0.01
39 0.01
40 0.01
41 0.05
42 0.01
43 0.03
44 0.01
45 0.01
46 0.01
47 0.04
48 0.00
Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.27
3 0.84
4 0.18
5 7.08
6 0.15
7 4.10
8 0.06
9 0.22
10 0.04
11 1.86
12 0.03
13 0.34
14 0.04
15 0.09
16 0.03
17 0.72
18 0.01
19 0.53
20 0.02
21 0.05
22 0.02
23 0.31
24 0.01
25 0.20
26 0.01
27 0.04
28 0.01
29 0.21
30 0.01
31 0.17
32 0.01
33 0.04
34 0.01
35 0.10
36 0.01
37 0.09
38 0.01
39 0.02
40 0.01
41 0.05
42 0.01
43 0.03
44 0.01
45 0.01
46 0.01
47 0.04
48 0.00

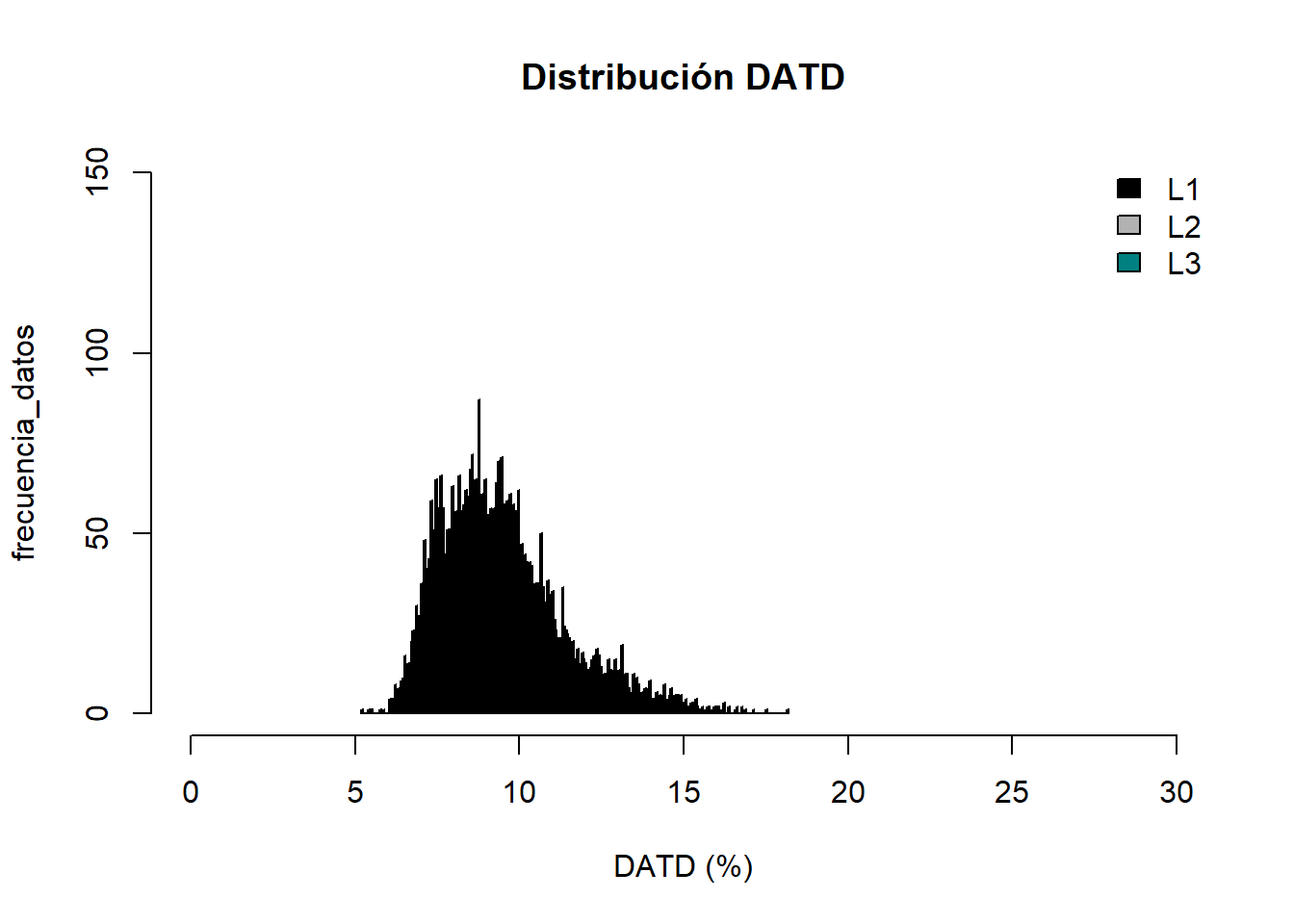

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
3.65 5.79 6.84 6.96 8.56 9.52 10.08
